Descrição
Especificações técnicas

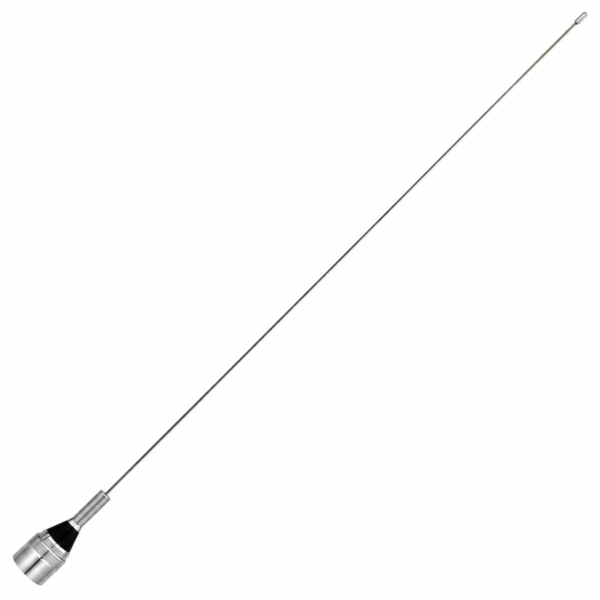

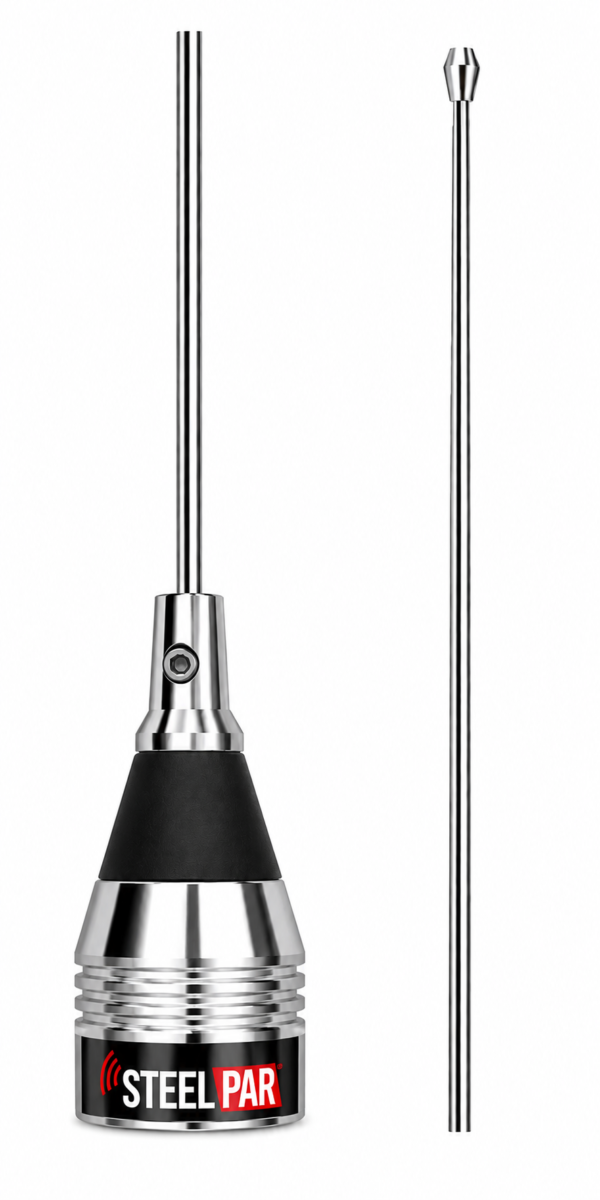

Marca: SteelPAR
Modelo: RP186
Tipo: Antena móvel monopolo
Configuração: 1/4 de onda
Faixa disponível para ajuste: 132 a 900 MHz
Potência máxima suportada: 100 W
Impedância nominal: 50 Ω
Ganho nominal: 2,15 dBi
Relação de ondas estacionárias (ROE/VSWR): até 1,5:1, quando corretamente ajustada
Largura de banda informada: aproximadamente 8 MHz
Altura original aproximada: 57,7 cm
Peso aproximado: entre 93 e 120 g
Material da haste: aço inoxidável
Material da base: metal cromado
Conexão: padrão UHF macho
Instalação: veicular, com suporte compatível e plano metálico de aterramento
Ajuste da frequência
A antena é fornecida com a vareta em seu comprimento original e deve ser cortada conforme a frequência desejada. Portanto, a indicação de 132 a 900 MHz representa a faixa dentro da qual ela pode ser dimensionada — e não uma operação simultânea em toda essa extensão.
Para obter o melhor desempenho, recomenda-se realizar a regulagem com um medidor de ROE ou analisador de antenas, mantendo a relação de ondas estacionárias preferencialmente em até 1,5:1.
Após o corte da haste para determinada frequência, não é possível recuperar o comprimento removido. Por isso, o ajuste deve ser feito gradualmente e por uma pessoa com conhecimento técnico.
Recomendações de instalação
Instalar sobre uma superfície metálica que proporcione um plano de terra adequado.
Utilizar suporte veicular, base magnética ou suporte para porta-malas compatível.
Conferir a conexão e o aterramento do suporte antes da utilização.
Fazer o corte da vareta aos poucos, sempre medindo a ROE.
Não transmitir antes de confirmar que a antena está devidamente ajustada.
Conteúdo da embalagem
1 Antena móvel SteelPAR RP186
Atenção: cabo coaxial, suporte, base magnética e medidor de ROE não acompanham o produto, salvo quando expressamente informados no anúncio.
