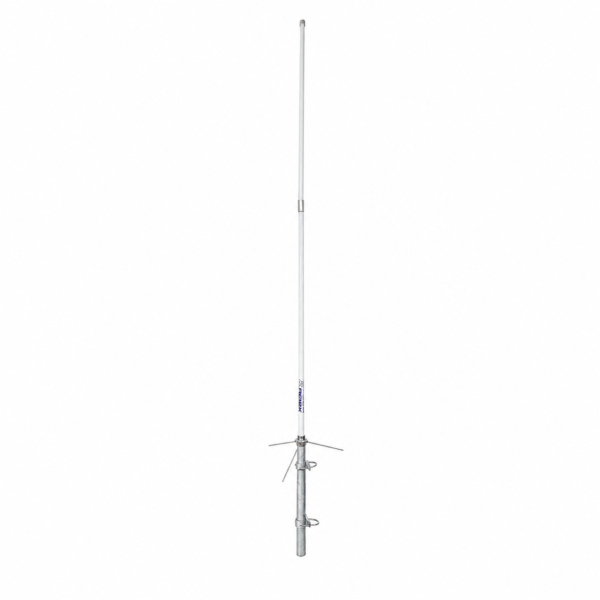

Antena Base Triband OPEK TS-20 – 146 / 220 / 445 MHz

## Antena Base Triband OPEK TS-20 – 146 / 220 / 445 MHz

A OPEK TS-20 é uma antena vertical triband de alto desempenho desenvolvida para estações base de radioamador que trabalham nas faixas de VHF, 1,25 metro e UHF.

Com aproximadamente 3,10 metros de comprimento e construção externa em fibra de vidro dividida em duas seções, a TS-20 oferece excelente desempenho em uma única antena, dispensando a instalação de antenas independentes para cada faixa.

Ela já vem pré-ajustada de fábrica para operação em 146 MHz, 220 MHz e 445 MHz, não necessitando de regulagem convencional após a montagem.

### Principais características

• Marca: OPEK
• Modelo: TS-20
• Tipo: Antena vertical para estação base
• Sistema: Triband
• Polarização: Vertical
• Frequências de referência: 146 MHz / 220 MHz / 445 MHz
• Ganho em 146 MHz: 6,5 dBi
• Ganho em 220 MHz: 7,8 dBi
• Ganho em 445 MHz: 9,0 dBi
• Impedância: 50 Ohms
• Potência máxima: 120 Watts
• ROE / VSWR: inferior a 2,0:1
• Conector: UHF fêmea SO-239
• Comprimento aproximado: 3,10 metros
• Estrutura externa: fibra de vidro em duas seções
• Polarização vertical
• Sistema DC Ground
• Instalação em mastro
• Ajustada de fábrica
• Origem: Taiwan

### Três faixas em uma única antena

A TS-20 permite trabalhar com uma única estrutura nas frequências de:

146 MHz – faixa de 2 metros
220 MHz – faixa de 1,25 metro
445 MHz – faixa de 70 centímetros

Seu ganho aumenta conforme a frequência de operação, chegando a aproximadamente 9,0 dBi em 445 MHz.

### Construção para estação base

A antena utiliza estrutura externa em fibra de vidro e possui aproximadamente 3,10 metros de comprimento total.

O conjunto acompanha ferragens para instalação, incluindo sistema de fixação por abraçadeiras e U-bolts em aço inoxidável.

Na parte inferior da antena encontra-se o conector padrão SO-239, utilizado com cabo coaxial terminado em conector PL-259.

### Antena pré-ajustada

Segundo o fabricante, a OPEK TS-20 sai de fábrica pré-alinhada para:

146 MHz
220 MHz
445 MHz

Não é necessário realizar ajuste convencional da antena para essas frequências de referência.

### Aplicações

Indicada para:

• Estações de radioamador
• Estações base VHF/UHF
• Operação em 2 metros
• Operação em 1,25 metro / 220 MHz
• Operação em 70 centímetros
• Estações que necessitam trabalhar em três bandas utilizando uma única antena
• Sistemas de comunicação compatíveis com suas frequências e potência

### Conteúdo

01 Antena OPEK TS-20 Triband
03 radiais de plano-terra
Ferragens e acessórios para montagem em mastro

Mastro, cabo coaxial e conectores de cabo não acompanham, salvo quando expressamente informados no anúncio.

### Importante

Antes da transmissão, recomendamos conferir a ROE da instalação utilizando equipamento apropriado.

O desempenho final também depende da altura da instalação, qualidade e comprimento do cabo coaxial, conectores, aterramento, condições do local e frequência utilizada.

Produto destinado à utilização com equipamentos e frequências permitidos pela regulamentação aplicável.
